太陽能發電如何防止「逆灌」回電網？防逆功率調節器機制解析
隨著台灣用電環境逐漸改變，企業對於綠電的需求持續提升，包含工廠屋頂太陽能在內的各類應用快速成長，太陽能系統的建置模式也從過去以躉售為主逐步轉向以「自發自用」為核心的應用型態。另一方面，由於各地區太陽能裝置容量快速成長，部分電網饋線容量已趨近飽和， 使得越來越多新設太陽能案場被要求不得將發電功率逆送回電網。在此情況下，「自發自用且禁止逆灌」的應用需求日益增加，也促使防逆功率調節器成為系統中重要的控制設備，其目的在於確保不發生電力逆灌的前提下，盡可能提升太陽能發電供應廠內負載使用的比例，並兼顧整體變流器(逆變器)效率的最佳化。

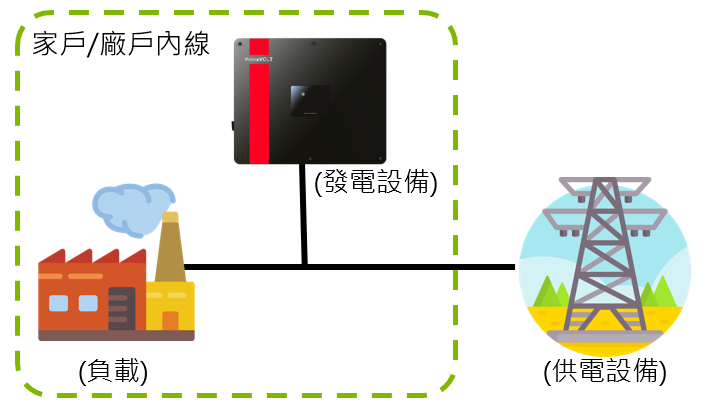

在了解防逆功率調節器的運作方式之前，必須先說明電力逆灌產生的原因。一般併聯型太陽能系統中，可將整體設備簡單區分為三個部分，分別為負責發電的工業用變流器(逆變器)或商用變流器(逆變器)、消耗電力的廠內負載，以及提供或接收電力的電網端。(如下圖)

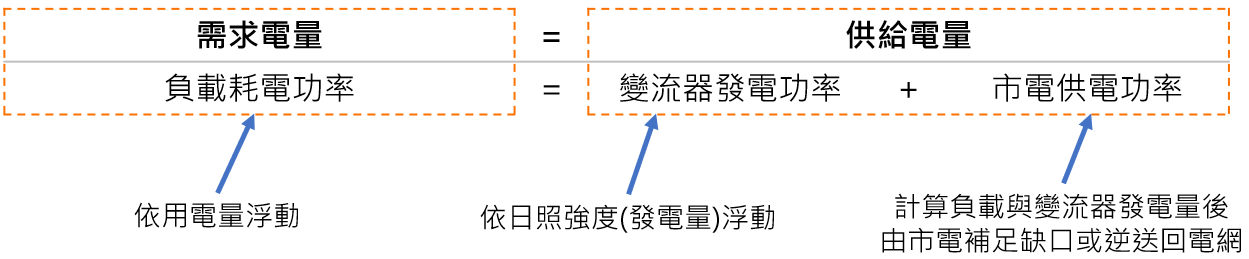

三者透過同一併聯點連接，其功率關係可理解為負載所需的用電功率，必須由變流器(逆變器)發電功率與電網供電功率共同平衡。負載耗電量會隨實際設備運轉狀況而變化，而變流器(逆變器)的輸出功率則會隨日照強度改變，因此最終由電網補足不足的電力，或在發電量過剩時吸收多餘能量。(如下算式說明)

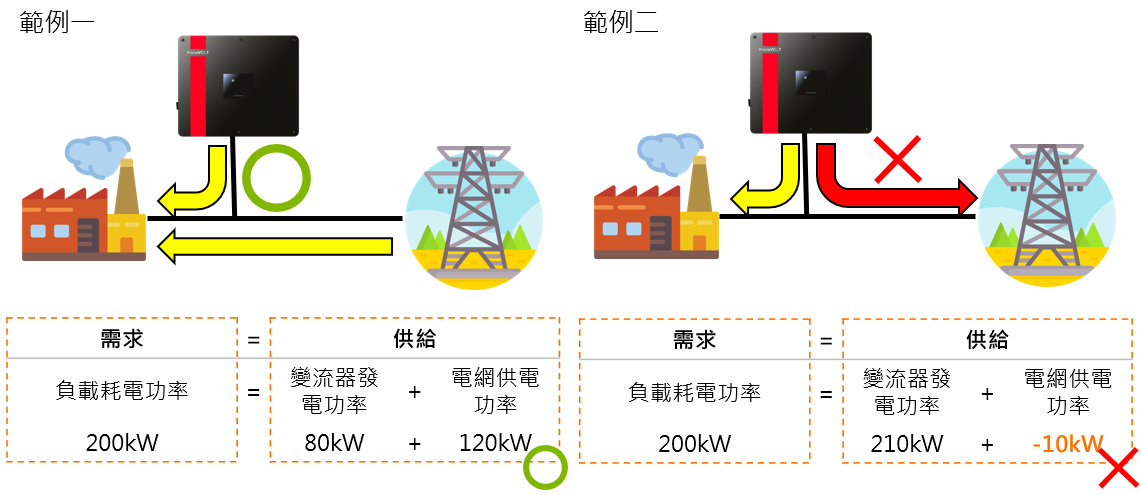

當變流器(逆變器)發電功率低於負載需求時，系統所需電力仍不足，此時電網將提供額外功率以滿足負載使用，所有電力皆流向廠內設備，不會產生逆灌現象(如圖中範例一)。然而，當日照條件良好，使變流器(逆變器)發電功率提升並超過當下負載用電需求時，多餘的電能便會經由併聯點回送至電網端，此即為所謂的電力逆灌(如圖中範例二)。對於被限制不得回送電力的案場而言，此狀況將不符合併聯規範，因此必須加裝防逆電驛或是透過系統>控制機制加以避免。

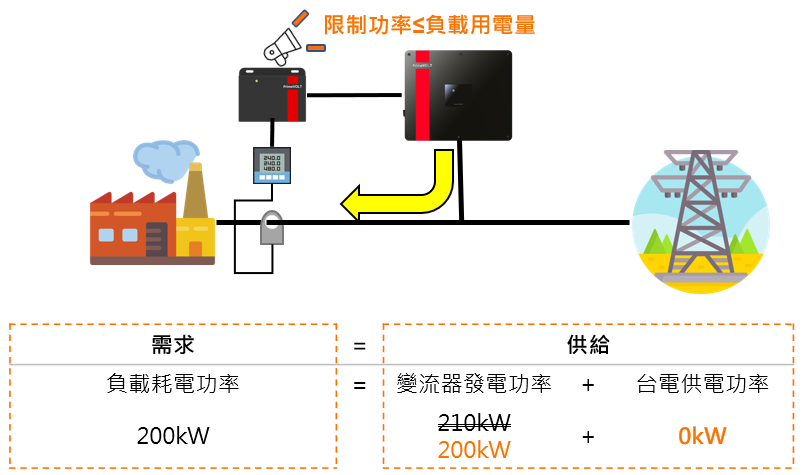

防逆功率調節器的功能，即是在系統運轉過程中持續監測負載用電功率或電網提供/接收電力的狀態，並即時調整變流器的輸出能力。當偵測到發電功率即將超過負載需求時，調節器會主動限制變流器(逆變器)的最大輸出，使發電量維持在負載耗電量範圍內，讓電網端不需吸收多餘功率，進而達成不逆灌運轉(如下圖)。換言之，防逆控制的核心概念，是使變流器(逆變器)的發電功率始終小於或等於現場負載的即時用電需求，進而達成自發自用不逆灌的發電狀態。
然而，防逆功率調節也有其控制的限制條件。由於負載功率在實際運轉中可能快速變動，而量測、通訊與變流器功率調控都需要反應時間，因此系統難以達到絕對零延遲控制，在負載劇烈變化的瞬間仍可能出現極短時間的些微逆灌，如須達到完全不逆灌的要求，則須於系統中安裝再生能源用防逆電驛。作為最後保護機制。此外，當電錶訊號異常、通訊中斷或調節器無法取得正確量測資訊時，為避免電力回送至電網，系統必須採取保護策略，例如讓系統內所有變流器(逆變器)停止發電，確保系統不會逆灌電力。另一方面，在單相三線或三相供電系統中，若各相負載分布不平衡，也可能限制整體可允許的發電輸出，進而影響系統可利用的發電量。
整體而言，隨著未來電網併聯條件日趨嚴格，自發自用與防逆控制將成為太陽能系統規劃的重要配置。新望推出的防逆功率調節器 A2000 具備高度整合與穩定控制能力，不僅可以符合自發自用不逆灌回電網的規定並穩定運轉、最大化再生能源對廠內負載的供應外，亦能整合終身免費使用的新望雲端監控，並可擴充緊急關斷開關，提升整體系統安全性與管理便利性。新望防逆功率調節器 A2000 同時適用於工廠及住宅屋頂太陽能系統，已於多個實際案場穩定運行，成為系統長期可靠運作的關鍵。
